突出優勢

采用全錳鋼機身+全錳鋼護板，使用壽命20年；
采用先進的文丘里濕式除塵系統；
采用碎丸料二級分離系統；
采用高性能ABB電機+模具鋼CNC機加工拋丸器；
鋼丸流量自動控制系統；
主機采用3層密封結構，無任何丸料泄露；
采用磁性分選系統+橫向螺旋分選+風選分選系統；

拋丸產品對比

拋丸前

拋丸后

工作原理

吊鉤式拋丸機分為單吊鉤和雙吊鉤，吊鉤式拋丸機由兩個吊鉤裝載工件交替進入拋丸清理室內。利用拋丸器將0.1~1.5mm的彈丸拋向工件的表面，使得工件的表面達到一定的粗糙度，讓工件變得美觀，或者改變工件的壓應力提高壽命。本機型廣泛應用于齒輪、齒軸、鍛造、鑄造、建筑、化工、電機、機床等行業的中、小型鑄、鍛件的表面清理或強化處理，如除氧化皮、毛刺、砂鑄件除砂等。并且本機型適合于不宜碰撞的細長、薄壁件的清理。吊鉤式拋丸機作為拋丸清理機的標準機型，其拋丸室旋轉直徑從1000到3000 mm, 高度從1200 到3000 mm. 標準機型帶有2-7個拋頭，承載量達10000公斤，這款拋丸機的生產效率相當高，靈活性跨度也相當大，是理想的清理強化設備，并且操作簡便，只需將要處理的工件裝載上機器，按下啟動按鈕，經過一個很短的時間（一般為5-7分鐘），即完成了整個清理過程，清除掉所有粉塵和殘余丸料，主要適用于各種中、大型鑄件、鍛件、焊件、熱處理件的表面處理，包括易碎和形狀不規則的工件。

產品描述

1拋丸器

1. 拋丸器電機采用ABB，優良可控的制造工藝，密封好、動平衡佳，性能穩定可靠。

2. 拋丸器殼體采用10mm優質碳鋼板經過激光切割、精密折彎焊接而成，殼體采用專門的治具定位焊接，確保拋丸器殼體兩端面的平行度和孔的同心度。

3. 頂護板采用模具鋼CNC精密加工，加工精度達到±0.01；機加工后采用低壓真空熱處理。

4. 端護板采用高耐磨錳13鋼板，經過激光切割而成。

5. 側護板采用模具鋼CNC精密加工，加工精度達到±0.01；機加工后采用低壓真空熱處理。

6. 定向套采用模具鋼CNC精密加工，加工精度達到±0.01，均勻磨損，動平衡好；機加工后采用低壓真空熱處理。

7. 分丸輪采用模具鋼CNC精密加工，加工精度達到±0.01，均勻磨損，動平衡好；機加工后采用低壓真空熱處理。

8. 葉片采用模具鋼CNC精密加工，加工精度達到±0.01，每塊葉片重量差±2g，均勻磨損，動平衡好；機加工后采用低壓真空熱處理。

9. 葉輪采用模具鋼CNC精密加工，加工精度達到±0.01；機加工后采用低壓真空熱處理，表面硬度能達到HRC58-62。

10. 以上易損件使用壽命：是鑄造產品三倍以上壽命（使用丸料：S460以下（1.5mm鑄鋼丸），硬度：HRC40-50）。

2流量閥

1. 半自動流量控制系統，用于控制進入拋丸器的丸料流量，通過手動調節鋼丸流量

2. 全密封的結構設計，帶可鎖定的檢查開口，配有二個軸承。

3. 每個流量閥門上端，各裝有一個手動截止閥，如果需要維修流量閥時，可以關閉，用以關閉從料倉流下的丸料，方便維護。

3拋丸室體

1. 拋丸室采用全錳鋼焊接而成。

2. 拋丸室內熱區安裝數塊錳鋼防護板，位于拋頭直射區3/4區域，防止鋼丸濺射拋丸室外壁，采用懸掛固定，安裝簡單，易于拆卸更換。

3. 頂部安裝有三層密封結構，防止拋丸作業過程中鋼丸從頂部泄漏。

4氣動門

1. 拋丸室結構緊湊，密閉設計，保證拋丸不濺鋼。

2. 門采用自動開關，由氣缸控制。

5Y型滑軌和吊具

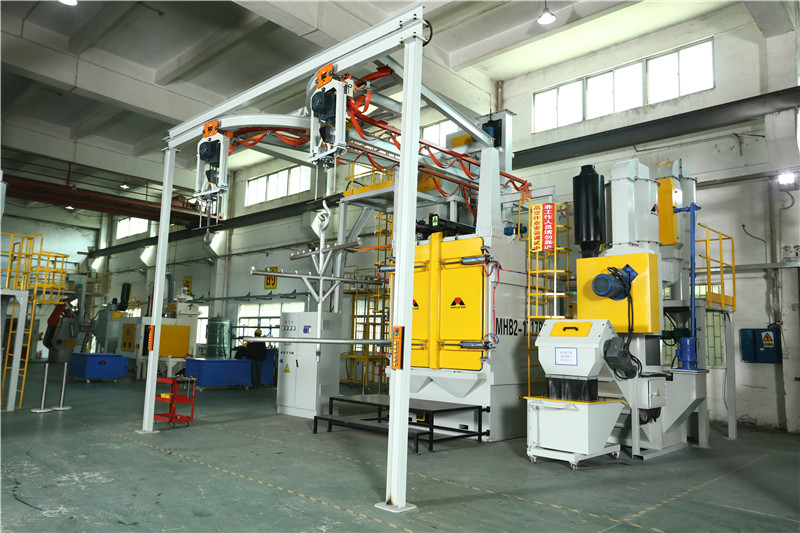

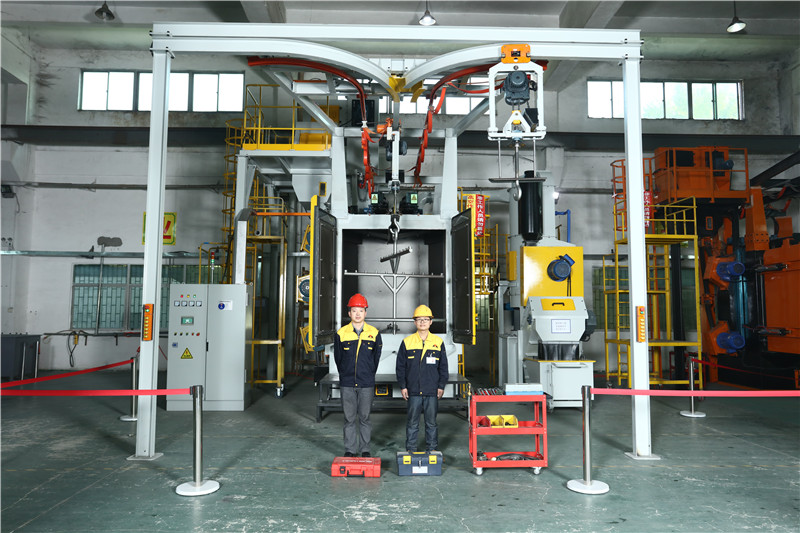

1. 1套Y型導軌車，實現兩工位連續作業。換軌機構氣動閥控制，實現換軌功能。一個吊具處于拋丸工作狀態時，另外一個用于裝卸。

2. 2套工裝系統，耐磨鋼棒熱處理后焊接制成（可根據客戶實際需求設計）。

3. 2套吊具系統采用4節骨架伸縮結構，鏈?zhǔn)诫妱?dòng)葫蘆系統，穩定性好。

6電控箱

1. 采用西門子PLC和觸摸屏

2. 采用臺達或者BEST變頻器

3. 采用正泰或者施耐德品牌低壓電氣元件

4. 采用拋丸時間控制器

5. 采用亞德客氣動元件

6. 采用流量檢測電流表

7. 1盞照明燈

8. 1套專用恒溫空調（可選配）

參數介紹

美弗萊吊鉤式拋丸機參數表+配置表
序號	設備名稱	雙軌道懸掛式拋丸機
1	設備型號	MHB2-1515P/Q11-3F
2	分選配置	磁選+風選+橫向分選
3	設備應用	間歇式多品種小批量的工件清理
4	拋丸器類型	機加型CNC/鑄造型
5	拋丸器數量	3個
6	拋丸器電機功率	11KW
7	磁選分離器	30T
8	承重(不含工裝）	≤1噸
9	最佳使用旋轉范圍	φ1500*1550mm
10	入口最大尺（寬x高）mm	1800*1794mm
11	半自動流量閥	3套
12	全自動流量閥	選配
13	干式除塵器	選配
14	濕式除塵器	DC80
15	裸機外形尺寸（長寬高）mm	720070006200mm
16	包含除塵器尺寸（長寬高）mm	－
17	總功率+除塵器	40.2KW+15.12KW
18	總重量裸機+除塵器	12T+2.7T
19	煙囪（重量+面積）	選配

標準配置：
1	電器柜：本型號標準配置為散熱扇，可選配空調
2	可編程控制器PLC：西門子（根據客戶要求，可選配其他品牌）
3	觸摸屏：西門子（根據客戶要求，可選配其他品牌）
4	變頻器：國內優質品牌（根據客戶要求，可指定品牌）
5	電源電壓：AC380V 三相五線
6	低壓電器:CHINT（根據客戶要求，可選配其他品牌）
7	氣動元件:ARITAC（根據客戶要求，可選配其他品牌）
8	電線電纜
9	美弗萊還可根據你的要求定制各種非標拋丸機。
